| CV300系列HPC高壓籠式調節閥 |
| 產品型號：CV300-HPC |
|
|
|
|
產品概述：
HPC高壓籠式調節閥是一種壓力平衡式的調節閥,閥體流體通道呈S流線型,壓降損失小,流量大,可調范圍廣,調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。該閥廣泛適用于要求動態穩定性好、噪音低、空化腐蝕小的高壓降場合。
技術參數和性能：
閥體型式:直通籠式鑄造球形閥
公稱通徑:40~200mm
公稱壓力:ANSI900、1500、2500
JIS63K
連接型式:法蘭式:RF、RJ
標準按JIS ANSI B16.5;JIS B2201
焊接式:嵌接焊SW(40~80mm)
對接焊BW(80~200m)
材料:ZG25 ZG1Cr18Ni9 ZGOCr17Ni12Mo2 1.25Cr0.5Mo
2.25Cr1.0Mo5.0Cr0.5MO SCPH21 SCPH32 SCPH61
上閥蓋:常溫型(P):-5~+230℃
伸長I型(E1):+230~+566℃
壓蓋型式:螺栓壓緊式
填料:石棉編織填料。
閥內組件
閥芯型式:金屬閥座的壓力平衡式結構
流量特性:等百分比(%)線,性(L)
材料:1Cr18Ni9Ti、0017Ni12Mo2、8Cr17和不銹鋼堆焊司太萊
執行機構
型式:HA多彈簧式薄膜執行機構
膜片材料:乙丙橡膠夾尼龍
彈簧范圍:0.04~0.20,0.08~0.24MPa
供氣壓力:0.28,0.30,0.35,0.40MPa
氣源接頭:Rc1/4
環境溫度:-30~+70℃
備注:該閥也可配用VA5或VA6和VP執行機構
閥作用型式:氣一開式氣一關式
附件:定位器、手輪機構、氣動閥位傳送器
性能
泄漏量:符合標準ANSI B16.104III級,小于額定Cv的0.1%
回差:1%(帶定位器)
線,性:±1%(帶定位器)
可調范圍:50:1 |

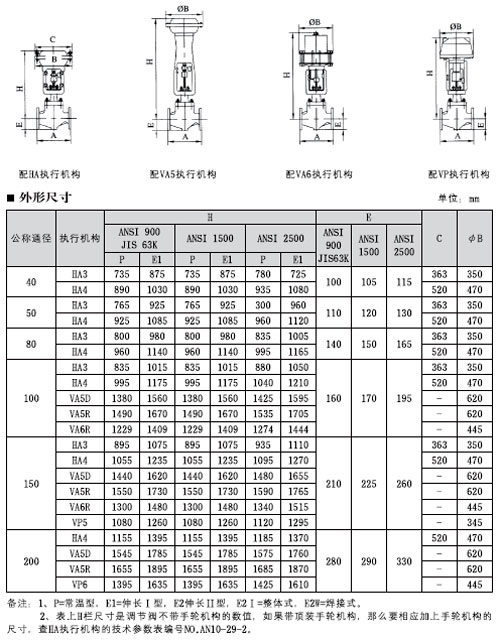

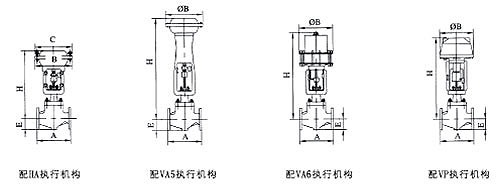

外型尺寸及結構圖：
 |
|
|
|
